CFD-моделирование вторичных отстойников: как находят причину неравномерной нагрузки по илу

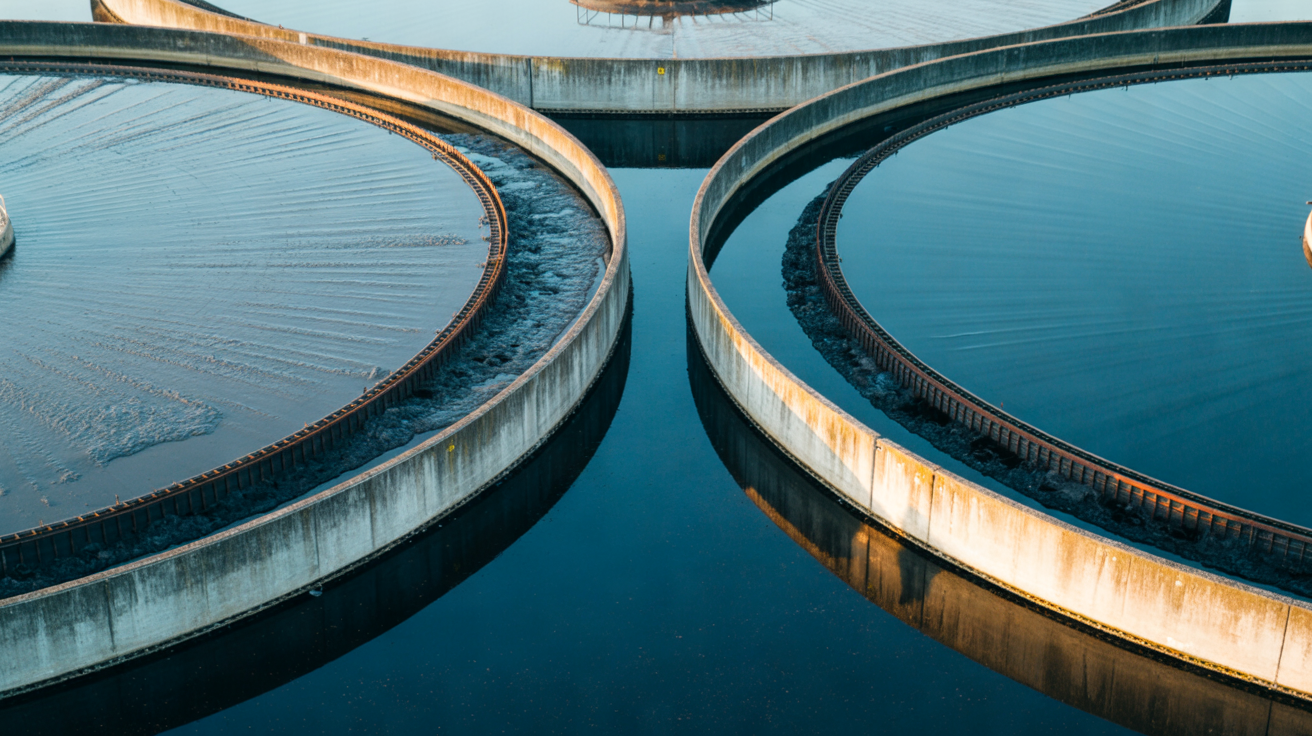

Обложка статьи «CFD-моделирование вторичных отстойников: как находят причину неравномерной нагрузки по илу»

Два одинаковых вторичных отстойника, одна распределительная камера, расчёт показывает деление потока почти ровно пополам — а ил годами идёт в один из них примерно на 20% больше. Классическая ситуация, в которой гидравлика «по бумаге» сходится, а эксплуатация видит вынос ила и превышения на выпуске. Разобрать её помогло CFD-моделирование вторичных отстойников — численный расчёт течения внутри сооружения, который показывает не усреднённые цифры, а картину потоков в каждой точке объёма.

Случай описан в материале Smart Water Magazine «Unevenly distributed sludge load: CFD simulation identifies the causes» — о работе на очистных сооружениях Brandenburg-Briest, которыми управляет BRAWAG GmbH. Модель строила компания THINK Fluid Dynamix по исходным чертежам станции.

Ценность кейса не в самом факте расчёта, а в выводе, который переносится на сотни похожих объектов: равномерно разделить воду и равномерно разделить ил — две разные задачи. Распределительная камера может безупречно работать по гидравлике и при этом пропускать перекос по илу насквозь, не выравнивая его.

Ниже — что именно происходило на станции, как устроено численное моделирование потоков, что оно показало во втором расчёте (по ливневому режиму) и чего от этого инструмента ждать не стоит.

В чём задача: два одинаковых отстойника ведут себя по-разному

Вторичный отстойник стоит после биологической ступени и решает две задачи сразу: отделить активный ил (биомассу, которая очищает воду) от очищенной воды и сгустить его, чтобы часть вернуть в аэротенк. От того, насколько ровно работает эта ступень, напрямую зависит показатель взвешенных веществ на выпуске — то, за что станция отвечает перед контролирующим органом.

На Brandenburg-Briest отстойников два, они параллельные и одинаковые. Поток перед ними делит распределительная камера. По логике проекта каждый отстойник должен получать половину воды и половину ила. На практике один из них годами принимал примерно на 20% больше ила, чем второй.

Последствия у такого перекоса известные. Перегруженный отстойник работает ближе к своему пределу: иловый уровень в нём выше, запас по нагрузке меньше. Пока приток обычный, это терпимо. Как только идёт ливень и гидравлическая нагрузка резко растёт, запаса не хватает — ил выносится через водослив, и значение на выпуске уходит за разрешённое. Второй отстойник при этом недогружен, то есть часть проектного ресурса станции просто не используется.

Отдельно стоит сказать, почему это становится дорогой проблемой именно сейчас. По данным материала, обновлённая директива ЕС по очистке городских сточных вод (KARL), действующая с января 2025 года, поэтапно ужесточает требования до 2045 года и затрагивает около 4700 станций в Германии; потребность в инвестициях оценивается в 20–25 млрд евро за два десятилетия. Станции входят в волну реконструкций — и каждая ошибка в диагнозе превращается в построенный и бесполезный объект.

Почему пересчёт по нормативу подтвердил проблему, но не объяснил её

Первым делом на станции сделали то, что делают всегда: пересчитали сооружение по отраслевому стандарту — немецкому DWA-A 131. Пересчёт подтвердил, что проблема есть, но причину не показал.

Это не дефект стандарта, а свойство любой нормативной методики. Расчёт по нормативу работает с интегральными величинами: расход, концентрация ила в иловой смеси, иловый индекс, поверхностная нагрузка, время пребывания. Он отвечает на вопрос «хватает ли площади и объёма при таких-то усреднённых условиях» и даёт ответ в виде набора проверок.

Чего такой расчёт не видит:

Последний пункт здесь ключевой. Норматив оперирует средней концентрацией в потоке. Если в реальности ил «прижат» к одной стенке канала, средняя концентрация остаётся той же самой — а по двум веткам уходит разное количество твёрдой фазы. На бумаге расхождения нет, на объекте оно измеряется.

Как устроено CFD-моделирование вторичных отстойников

CFD (computational fluid dynamics, вычислительная гидродинамика) — численное решение уравнений движения жидкости в заданной геометрии. Объём сооружения разбивают на сетку из множества ячеек и для каждой считают скорость, направление потока и сопутствующие величины. На выходе получается не одна цифра, а поле — распределение течений по всему объёму.

Для задачи с отстойниками важны два уточнения.

Расчёт мультифазный. Вода и активный ил считаются как две фазы с разной плотностью. Ил тяжелее воды, он осаждается, образует придонный слой и влияет на течение сам: плотностные токи во вторичных отстойниках — обычное явление, именно они часто определяют, где поднимется иловый уровень. Однофазная модель показала бы красивую гидравлику и промахнулась бы мимо сути.

Расчёт нестационарный. Считается не установившийся режим, а развитие процесса во времени: как система ведёт себя при нормальном притоке и что происходит, когда приток растёт по ливневому сценарию. Перегрузка отстойника — процесс накопительный, стационарный снимок её не ловит.

Геометрию в этом кейсе строили по оригинальным чертежам станции — распределительную камеру и один вторичный отстойник. Чем ближе модель к реальным размерам, отметкам, положению подводов и водосливов, тем осмысленнее результат: CFD считает ровно ту геометрию, которую в него заложили.

Отдельный шаг — проверка модели на реальных данных. Тестовый расчёт воспроизвёл сценарий неравномерного притока ила и дал ту самую разницу около 20%, которая измерялась на объекте. Совпадение с эксплуатационными данными — то, что отличает рабочую модель от красивой картинки.

Что показала модель: разделить поток и перемешать поток — разные вещи

Главный результат звучит просто и неприятно. Распределительная камера делила воду почти точно пополам — и при этом не перемешивала её. Если ил приходил из биологической ступени уже неравномерно распределённым по сечению (а в реальной эксплуатации это происходит регулярно), перекос проходил камеру насквозь и воспроизводился на выходе.

То есть камера работала корректно как делитель расхода и не работала как смеситель. От неё этого и не требовали: гидравлический расчёт проверяет равенство расходов, а равномерность твёрдой фазы в проверках обычно не фигурирует.

Отсюда следует вывод, ради которого кейс стоит читать технологам других станций: причина была не в распределительном сооружении, а в неравномерном притоке к нему. Переделка камеры сама по себе проблему бы не решила — деньги ушли бы в реконструкцию узла, который делает ровно то, что от него ждут.

Риск такого диагноза есть у многих объектов с похожей компоновкой: параллельные отстойники, общая распределительная камера, подвод от биологической ступени длинным каналом с поворотами. Стандартные проверки этот сценарий не обязаны поймать — и чаще всего не ловят.

Вторая находка: предел отстойника по ливневому притоку

Второй расчёт касался уже не распределения, а запаса мощности самого отстойника.

В нормальном режиме отстойник в модели работал безупречно: расчётная концентрация ила на выпуске составила 0,8 мг/л. В смоделированном ливневом сценарии картина изменилась: уровень ила поднимался почти до поверхности воды, а расчётное значение на выпуске достигало 2500 мг/л. Разница на три с лишним порядка — это и есть переход через предел, а не плавное ухудшение.

Что стоит за этими цифрами физически. При резком росте притока увеличивается восходящая скорость воды в отстойнике. Пока она меньше скорости осаждения илового слоя, граница раздела держится внизу. Когда становится сопоставимой — иловое одеяло поднимается и доходит до зоны водослива, после чего ил уходит с очищенной водой. Процесс не постепенный: сооружение долго выглядит нормально, а затем срывается.

Вывод расчёта — отстойник недоразмерен для ливневого притока. Это уже вопрос не распределения, а объёма и площади, и решается он другими средствами: буферным объёмом, управлением притоком, изменением режима возвратного ила, реконструкцией самого сооружения. Важно, что оба вывода получены до начала проектирования реконструкции, а не после стройки.

Границы метода

CFD — сильный диагностический инструмент, и ровно поэтому стоит проговорить, чего он не делает.

Модель не заменяет исходные данные. Расчёт точен ровно настолько, насколько точны геометрия, расходы, концентрации и свойства ила, которые в него заложили. Иловый индекс и скорость осаждения на разных станциях различаются в разы; взятые «типовыми», они дадут правдоподобную, но чужую картину.

Модель не проверяет сама себя. Пока результат не сопоставлен с эксплуатационными измерениями, это гипотеза. В описанном кейсе валидация была: расчёт воспроизвёл измеренную на объекте разницу около 20%. Без такого шага CFD превращается в дорогую визуализацию.

Метод отвечает на поставленный вопрос, а не на все вопросы. Здесь считали распределительную камеру и отстойник. Биологическая ступень, работа насосов возвратного ила, сеть перед станцией в расчёт не входили — и выводы о них из этой модели не следуют.

CFD не оптимизирует технологию. Он показывает, как движутся вода и ил в заданной конструкции. Решение о том, что менять — геометрию, режим, объём, — принимает проектировщик, и перебор вариантов требует отдельных расчётов.

Это не инструмент повседневной эксплуатации. Построение и расчёт нестационарной мультифазной модели — работа на недели, с подготовкой геометрии и обработкой результатов. Для оперативной настройки режима есть измерения и регулировка; CFD имеет смысл там, где на кону проектное решение и капитальные затраты.

И самое прозаическое ограничение. Расчёт не покажет то, чего нет в геометрии: отложения в каналах, частично закрытую задвижку, перекос водослива из-за осадки конструкции, нештатную врезку. Перед моделированием такие вещи проверяются на объекте — иначе модель будет честно считать сооружение, которого в натуре уже не существует.

Что с этим делать

Несколько пунктов, которые переносятся с немецкой станции на любую другую с параллельными отстойниками.

  1. Измерьте распределение ила, а не только воды. Равенство расходов по веткам ничего не говорит о равенстве нагрузки по твёрдой фазе. Нужны данные по концентрации взвеси в каждой ветке — иначе перекос остаётся невидимым до первого ливня.
  2. Проверьте подвод, а не только делитель. Если ил приходит к распределительной камере неравномерно по сечению канала, камера воспроизведёт этот перекос, как бы точно она ни делила поток. Смотреть надо выше по течению: длину канала, повороты, скорость потока, места возможного оседания.
  3. Разделяйте нормальный и ливневый режимы. Сооружение, безупречное при сухой погоде, может срываться при дожде, причём скачком. Нормативный расчёт на расчётный расход этот сценарий не всегда проявляет.
  4. Делайте диагностику до проектирования реконструкции. Самый дорогой сценарий — построить то, что не было причиной. В кейсе Brandenburg-Briest переделка распределительной камеры выглядела очевидным решением и оказалась бы ошибкой.
  5. Требуйте валидации модели. Если расчёт заказан у подрядчика, первый вопрос к результату — воспроизводит ли модель фактические измерения на объекте в известном режиме. Если нет — обсуждать выводы рано.

Источник: Unevenly distributed sludge load: CFD simulation identifies the causes
